インテリジェント灌漑システム

プロダクト構造設計

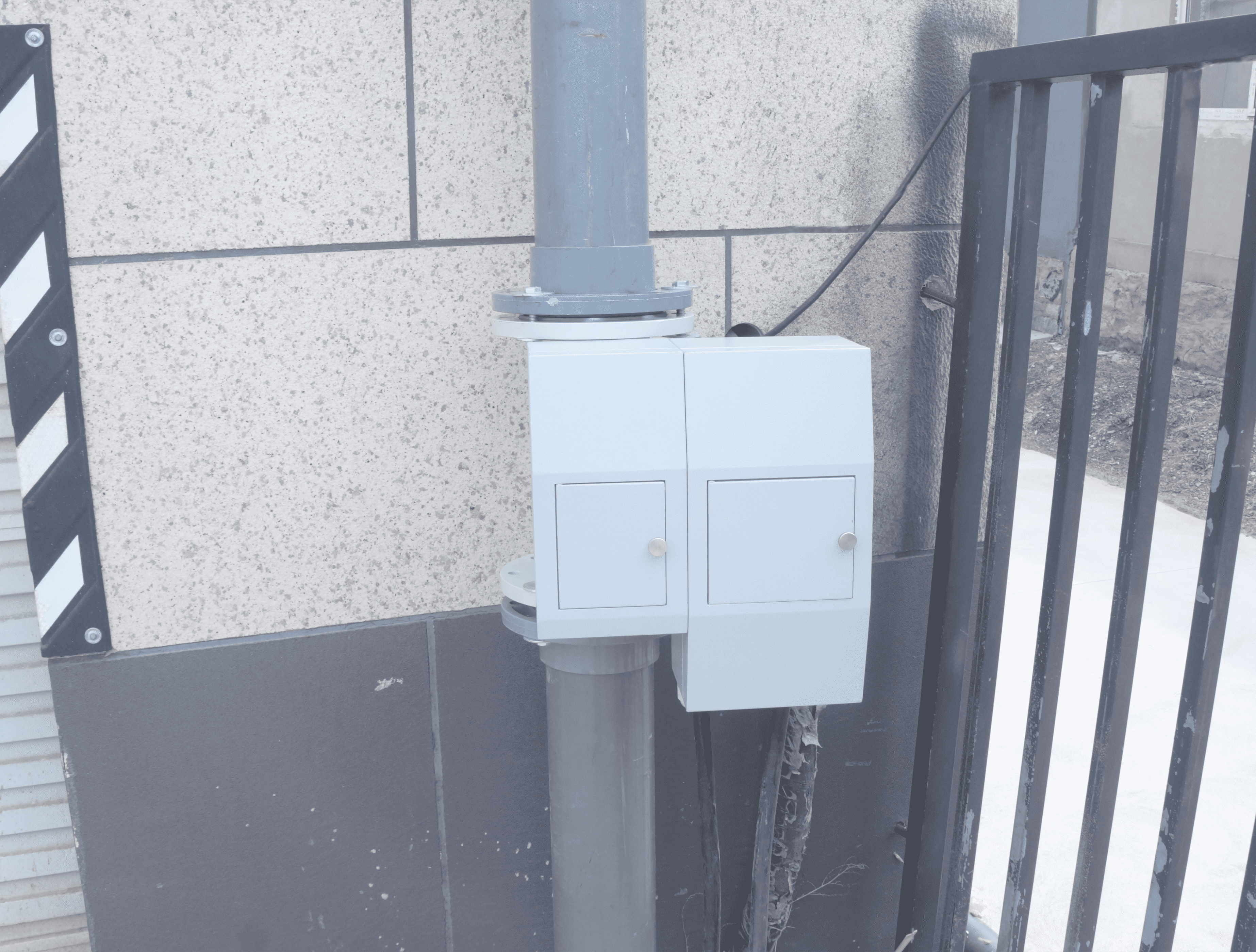

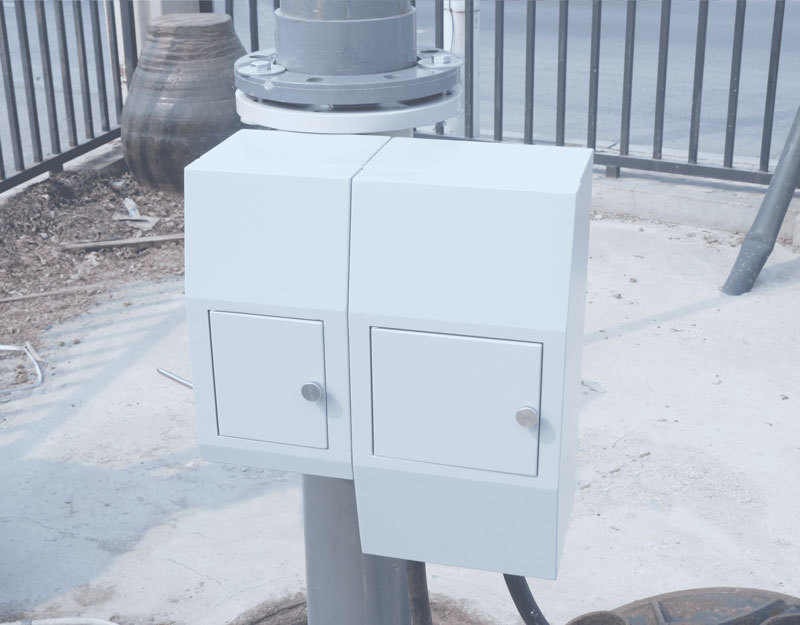

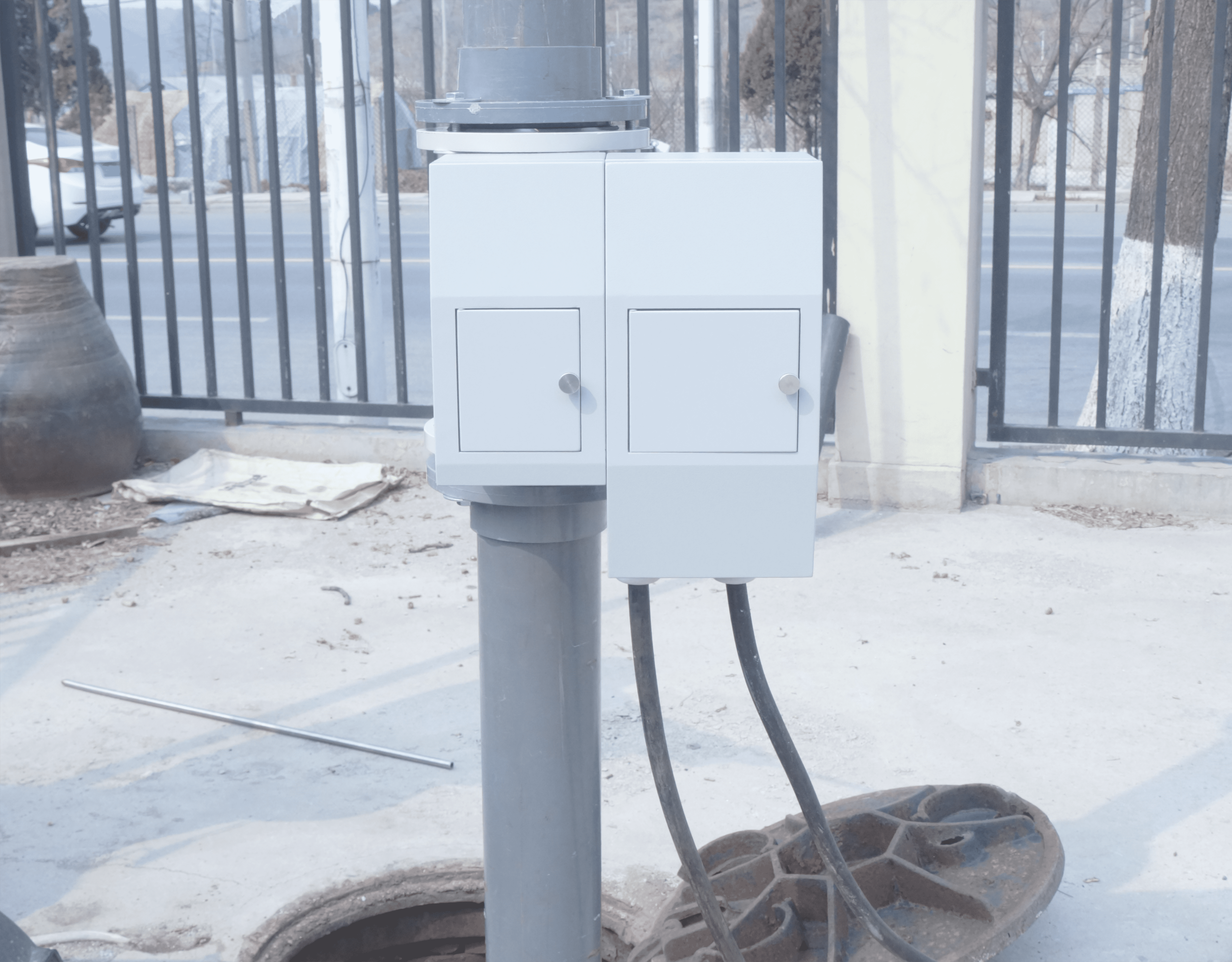

モジュール化設計：システムはモジュール化設計を採用し、分離式インストールを実現し、柔軟にインストールし、インストールスペースの需要を減らし、スペースコストを節約する。

全体的に焼き漆塗装を採用する：焼き漆技術は耐久性、美観、環境保護、耐摩耗性、清潔性があり、焼き漆層は効果的に化学物質の浸食を防ぐことができ、一定の抗化学性があり、多種の劣悪な環境下の使用シーンに適用する。



防水IPX 3雨濡れ防止水、垂直方向と60度の範囲で降雨に有害な影響なし

製品の機能

配電箱部品機能

IoTインテリジェントブレーカHOKM 8 LC-250 M/3 NY

多機能は余剰電流、過流量、短絡などの保護機能及び自動再投入、余剰電流表示、負荷電流表示、動作状態指示、トリップデータ表示などの使用機能を有し、製品は地理情報の報告機能も有し、可視光通信インタフェースを通じて地理情報を採用し、データ分析システムのマスタに遮断器の地理位置情報を提供する。

体積が小さい

電動操作機構及び空気遮断器の組み合わせにより一体式となる。設置位置を縮小し、配線を簡略化した。機能特性設定可能な操作方法を有し、動作電流、分断時間、主回路電流など必要な機能を実情に応じてそれぞれ設定することができる。

インテリジェント化

シングルチップマイクロプロセッサからなるインテリジェント化制御回路は、負荷電流を設定して表示することができ、故障トリップの原因を監視することができ、トリップ時の故障パラメータを表示し、各種故障トリップの総回数を調べることができる。

通信可能

遮断器はトリップを引き起こす相順、原因、トリップの時間などの詳細なデータを記録し、照会することができ、履歴データ記録機能を有する。製品はRS-485通信口及び抜き差し可能な電気エネルギー計デュアルモード通信モジュール（HPLC）を採用し、多種の通信プロトコルを選択可能であり、知能配変端末、上位機などと通信機能を構築でき、遠隔パラメータの調整、情報検索及び故障パラメータのダウンロードなどの機能を実現する。同時に、上りにはキャリア通信機能があり、下りにはマイクロパワー無線通信機能があり、表の下のスマート漏電監視マイクロ遮断器と自己ネットワーク機能を実現することができる。

高精度計量

遮断器の電流、電圧精度は0.5 s級に達し、有効電力、無効電力は1級に達した。

サージプロテクタ

落雷防止安全設計：システムは高い安全等級の落雷防止設計を有し、設備の劣悪な環境下での安定した運行を保障し、システムの信頼性を高める。

制御ボックスデバイス機能

水力電気二重計制御装置

自動制御：水力電気二重計コントローラは使用水量と電気エネルギーを自動的に収集することができ、しかもプラットフォームで使用水量を設定することができ、使用水量が到着すると自動的にバルブを閉じ、到着しないと自動的にバルブを開く。水力電気二重計コントローラにより、実際の需要に応じてポンプの運転時間と周波数を合理的に制御することができ、過度な給水や電気エネルギーの浪費を避けることができる。これにより、エネルギーと水資源を効果的に節約することができます。

圧力測定機能は配管内の水圧変化をリアルタイムで監視することができ、ユーザーが灌漑システムの動作圧力を調節するのを助け、水流の安定を確保し、圧力が高すぎるか低すぎるために灌漑効果に影響を与えないようにする。

温度測定機能は灌漑水の温度変化と環境温度の上昇を監視することができ、ユーザーが水温を制御し、植物が適切な温度条件下で成長することを確保するのに役立つ。水の使用を最適化し、エネルギー利用効率を高め、人工介入を減らし、運行効率を高める。

自動運転：水力電気二重計コントローラ、電気エネルギー計、超音波流量計とカメラを結合して、ポンプシステムの全自動運転を実現することができる。水力電気二重計制御器は使用水量と使用電力量を監視し、ポンプの起動と停止を自動的に制御する。電気エネルギー計は電気エネルギー消費状況を監視するために用いられる、超音波流量計はリアルタイムで水流量の変化を監視することができる、カメラはポンプ装置の運転状態と周囲環境を監視することができ、システムの運転をよりインテリジェントで効率的にすることができる。

複数の課金方法：水力発電システムはオンライン課金とオフライン課金を含む複数の課金方法をサポートする。オンライン課金はリアルタイムモニタリングと請求書生成を実現でき、ユーザーがいつでも水の電気使用状況を見ることができ、オフライン課金は、ネットワーク環境が不安定またはネットワークがない場合に使用することができ、システムの安定性と信頼性を保証することができます。

自己診断機能：システムは自己診断機能を持ち、リアルタイムで設備の動作状態を監視し、適時に問題を発見し、ユーザーに提示することができる。インテリジェントアルゴリズムによってデータを分析し、システムの動作が正常かどうかを判断し、設備の動作の安定性と信頼性を高める。

多種の外部情報収集：システムは多種のセンサーのマッチングをサポートし、ユーザーのニーズに応じて異なるタイプのセンサー、例えば温度センサー、流量センサー、圧力センサーなどを選択し、異なるユーザーの各種ニーズを満たし、個性的なソリューションを提供することができる。

ネットワークを組むのは便利です：システムはRS 485バス伝送を採用して、設備間の簡単な接続とネットワークを組むことを実現して、管理と制御を便利にします。ユーザーは簡単にシステム規模を拡張し、設備間のデータ共有と通信を実現し、システム全体の性能を高めることができる。

データ保護：電源オフ待機状態では、デバイスは重要なデータまたは動作状態を保存し、データの損失や破損を防止し、データの完全性と安全性を保障することができます。

保護設備：水力電気二重計コントローラはポンプの運転状態を監視することができ、異常な状況（例えば超圧、不足圧、過流など）が発生した場合、遮断器は直ちにポンプの動作を停止し、同時に出水バルブを閉鎖して還流を防止し、設備の損傷や事故の発生を回避する。同時に、電源の監視と保護を行うことができ、電源の安定と安全な動作を確保することができます。

設備の寿命を延長する：ポンプの起動と運転を合理的に制御することによって、水力電気二重計コントローラは設備の運行時間と周波数を減少し、設備の摩耗と損傷リスクを低減し、それによって設備の使用寿命を延長することができる。

盗難や破損を防ぐために、装置の取り外しを防止します。設備や製品の安全性と完全性を高め、盗難防止、改ざん防止、破壊防止の役割を果たし、潜在的なリスクと損失を削減する。

ディスプレイ機能：灌漑コントローラは通常ディスプレイを備え、現在の灌漑状態、用水量などの情報を直感的に表示でき、ユーザーが灌漑システムをリアルタイムで監視し、調整するのに便利である。

削除データ：クリアする項目クリアする項目を選択：クリアせずに再起動、クリア登録番号、クリア電力量水量積算値、

オフラインデータをクリアします。

クリア登録番号はクリアデバイス登録番号であり、

クリアオフラインデータは、クリアオフラインモードで格納されたユーザデータである。

ICカードチャージ機能

ユーザは、灌漑システムの正常な動作を確保するためにICカードに容易にチャージすることができる。ICカードの残高やチャージ履歴をいつでも見ることができます。このような機能は、ユーザーがICカードの金額をタイムリーに確認し、灌漑システムの継続的な運用を確保するのに役立ちます。

ICカードマルチユーザーストレージ機能は、複数のユーザーが異なるICカードを使用してアイデンティティ識別とデータストレージを行うことを可能にし、各ユーザーは自分のニーズに応じて灌漑システムに対して個性的な設定と管理を行うことができ、マルチユーザー共有の柔軟性と利便性を実現した。

NB 4 Gローラ伝送交換機能により、灌漑コントローラは他のNB-IoTデバイスとデータ交換と通信を行うことができ、デバイス間の相互接続を実現し、システムの全体的なインテリジェント化レベルを高め、現代農業灌漑システムのインテリジェント化管理と運行により多くの利便性と可能性をもたらした。これらのインテリジェント機能の組み合わせは、ユーザーの効率的、インテリジェント、便利な管理に対するニーズを満たしています。

アナログ量インタフェースを予約することで、将来的にアナログ量センサやアクチュエータを追加する必要がある場合に、デバイスをより便利で柔軟にすることができます。これらのインタフェースを使用すると、ハードウェアの再設計や変更を行うことなく、新しいアナログデバイスをデバイスやシステムに簡単に接続できます。

ドア開き警報アップロードプラットフォーム機能とは、デバイスのドアが突然開かれたり、許可なく入ってきたりすると、コントローラが4 Gネットワークを介してドア開き情報をクラウドプラットフォームにアップロードし、警報通知を送信する機能です。このリアルタイムの警報メカニズムは、ユーザーがデバイスの異常をタイムリーに発見し、デバイスの安全な動作を保障するのに役立ちます。デバイスにドア開きアラームが発生すると、コントローラはライトの点滅と音声アラームの機能を1分間起動することもあります。ライトの点滅は夜間または遠隔地でユーザーの注意を引くことができ、ユーザーのデバイスの状態異常を注意することができる、これらの多重警報メカニズムの結合により、設備に異常が発生した場合に直ちにユーザーに警告を発し、設備の安全性と安定性を高め、ユーザーの利益が損失を受けないように確保することができる。

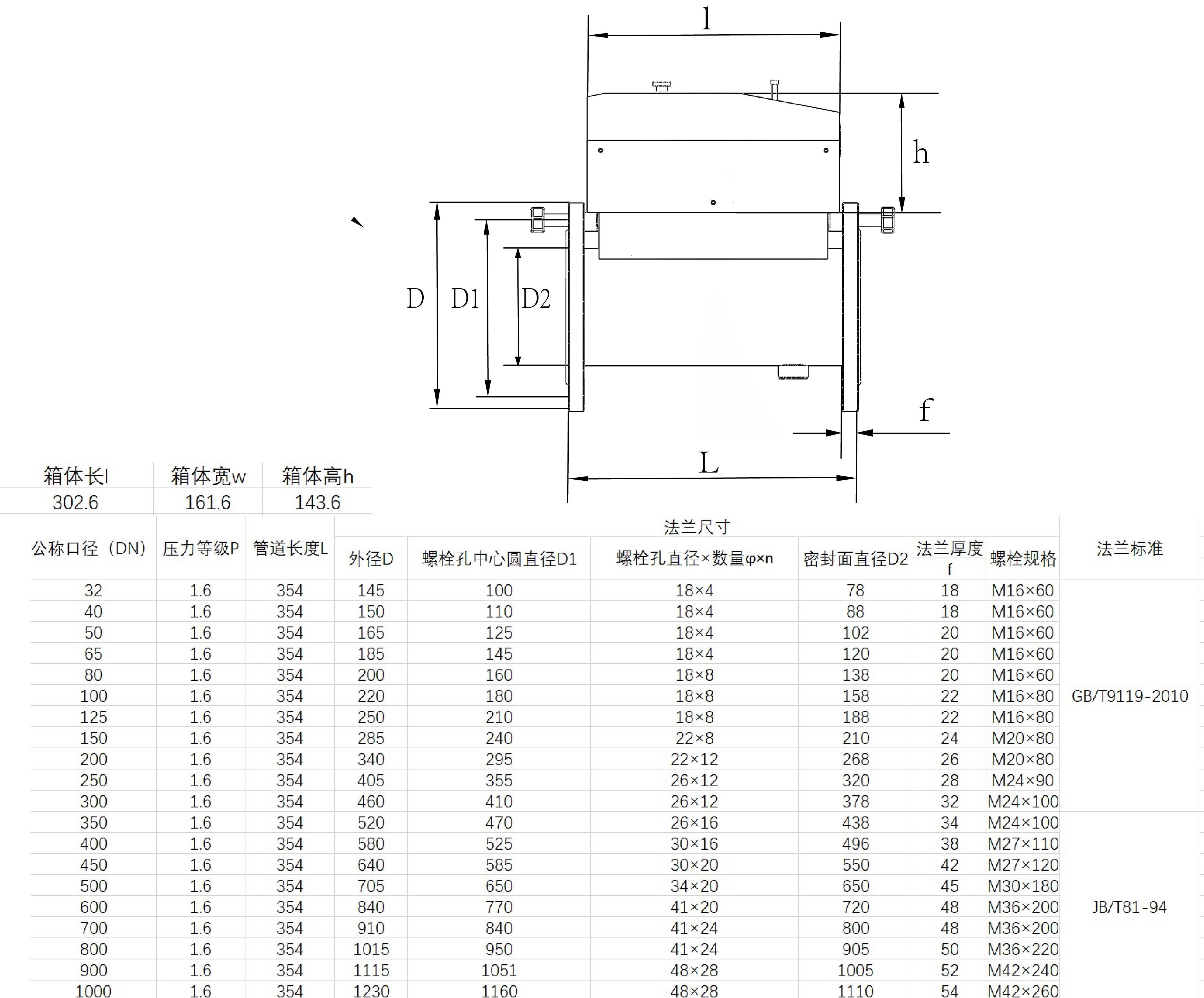

ギヤセット

歯車ユニットバルブは、歯車を回転させることでバルブの開閉を制御する装置である。通常、1つ以上のギアと1つのバルブで構成され、ギアを回転させることでバルブの開閉を制御します。歯車を回転させることで、流体の流量と圧力を正確に制御することができます。歯車ユニットバルブは通常、高いシール性能と耐久性を有する。

バッテリパック

システムにはスーパーキャパシタが内蔵されており、停電時に設備が正常に待機運転できることを確保し、システムの連続性と安定性を保障する。停電時に1週間待機して仕事をすることができ、着信して充電することができます。1年から2年の航続停止バッテリ給電機能は灌漑システムの信頼性と安定性を提供するだけでなく、停電バッテリ給電機能は利便性を提供し、ユーザーが灌漑システムをより簡単に管理することができ、頻繁に調整と維持する必要がない。

バルブは、3.6ボルトまたは12ボルトのバッテリを使用して電力を供給することができます。





プラットフォーム機能

遠隔監視と管理：カメラは遠隔監視を実現でき、ユーザーは携帯電話やパソコンを通じていつでもどこでもポンプシステムの運行状況を監視し、適時に問題を発見して処理し、遠隔知能管理を実現し、管理効率を高めることができる。

リアルタイム監視と盗難防止：システムはリアルタイム監視機能を持ち、遠隔で設備の運行状態を監視し、適時に異常状況を発見し、警報することができる。太陽光給電は単独で電力を供給する必要はなく、エネルギーコストを節約するとともに、窃盗行為を防止し、システムの正常な運行を保障する。

スイッチドア提示警報：システムはスイッチドア提示警報機能を設置し、非操作者が設備を誤操作することを防止し、システムの安全で安定した運行を保証する。

定量灌漑ユーザーは灌漑ごとの水量を設定し、必要な灌漑水量を正確に測定し、灌漑設備を自動的に制御して灌漑することができる。過剰または不足した灌漑を回避し、作物の適量の水源供給を確保することができる。

電力使用量表示機能はまた、ユーザーがシステムのエネルギー消費状況を監視し、システムのエネルギー効率の表現を理解し、将来のエネルギー管理と省エネ改善のために参考を提供するのに役立つ。使用電力量データの継続的なモニタリングと分析を通じて、ユーザーは徐々にシステムのエネルギー利用効率を最適化し、エネルギー消費を低減し、省エネ・排出削減の目標を実現することができる。

用水計量機能：灌漑コントローラは灌漑システムの用水量をリアルタイムで監視し記録することができ、ユーザーは携帯電話やパソコンを通じて用水量データを見ることができ、管理者が灌漑システムの水資源の使用をよりよく制御するのを助ける。

衛星測位機能は、定点定時灌漑を実現することができ、具体的な位置と需要に基づいて灌漑方案を設定し、灌漑の精度と効率を高め、ユーザーが区画管理と灌漑区域の区分を行うのを助けることができ、個性的な灌漑管理を実現し、農地の生産量と水資源の節約を高め、農業生産の現代化と知能化の発展を助けることができる

データセンターカンバン

製品ユーザーの設備の状態と市場投入総数を表示し、設備の稼働数、設備の稼働記録などを監視することもできる

設備管理

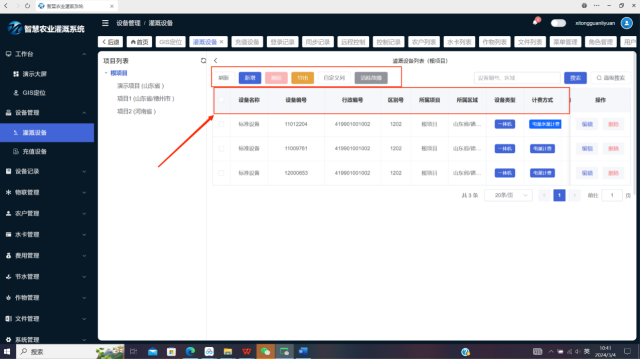

各設備の独自の番号をプラットフォームに追加することにより、設備の所在地、設備タイプ（一体機、水力電気二重制御、その他）、課金方式（電力量課金、水量課金）の運転状態、及び電気料金の水価、準備チャージなどの基本設備情報を設定することができる。

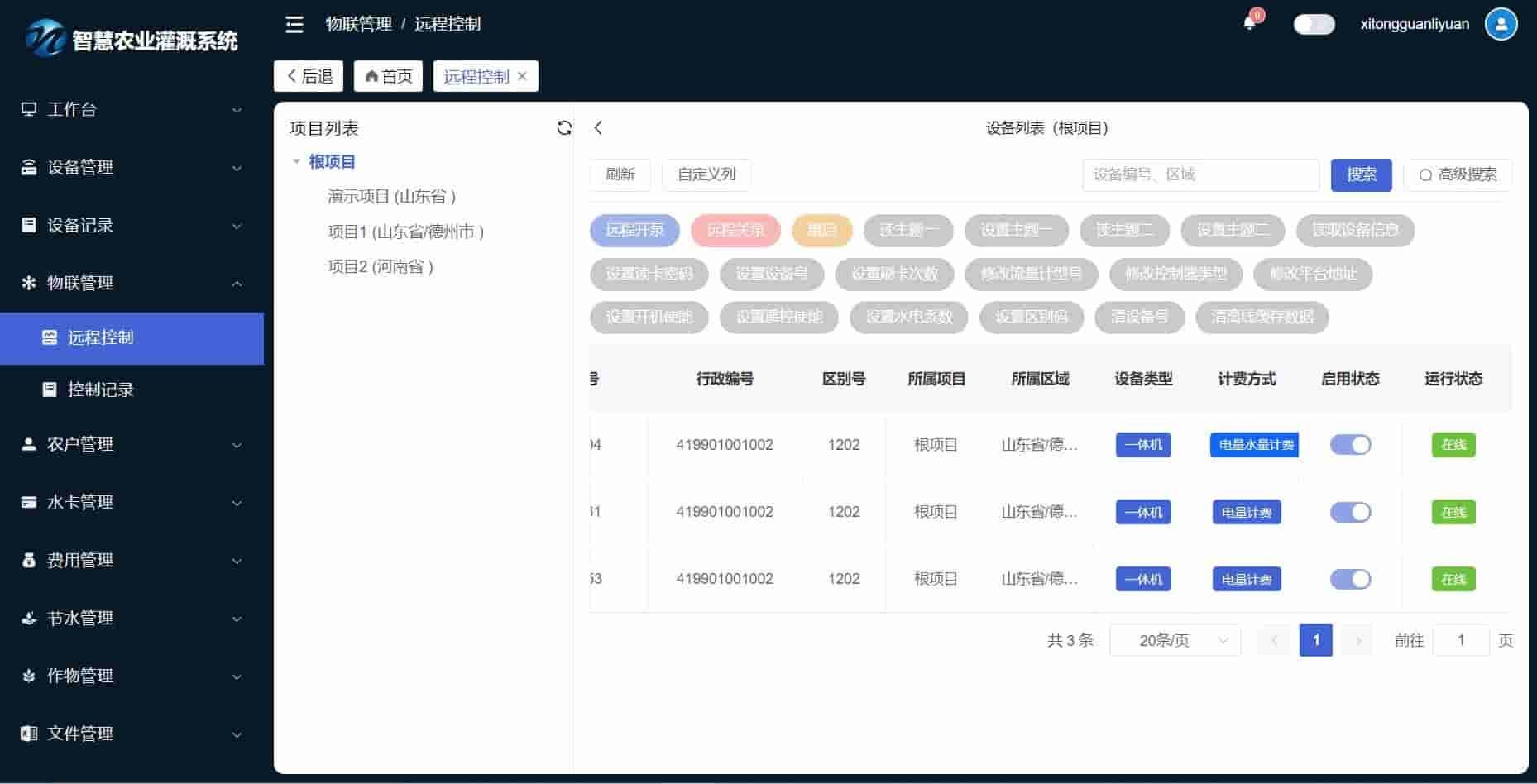

ぶったいせいぎょ

プラットフォームを通じて直接プロジェクト下の設備を遠隔制御し、遠隔でポンプをオン、ポンプをオフにし、再起動し、カード読み取りパスワードを設定し、設備番号を設定し、カード読み取り回数を設定し、その後も水の流量を設定することができ、一定の

流量、コントローラは流量を自動的に収集して比較して、設定流量に到達して自動的に弁を閉じて、設定流量に着いていないで自動的に弁を開けて、実際のプラットフォームの操作の中でも行った操作に対して記録を行います。

農家の管理

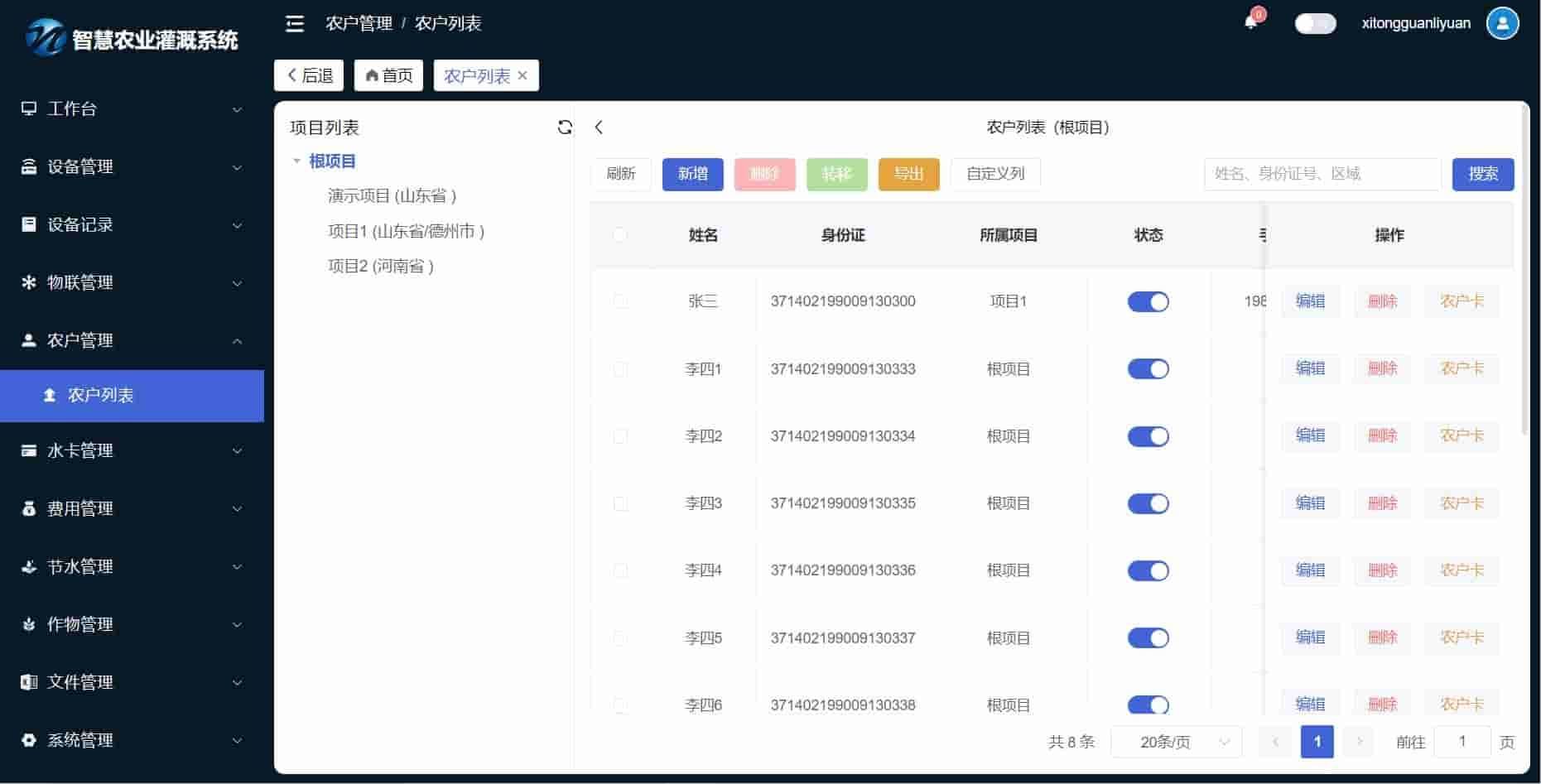

製品使用者の基本情報、畑で栽培された農作物や敷地面積を登録することで、使用者に連絡したり、使用感や改善意見を聞いたりするのに便利です。

ウォータカード管理

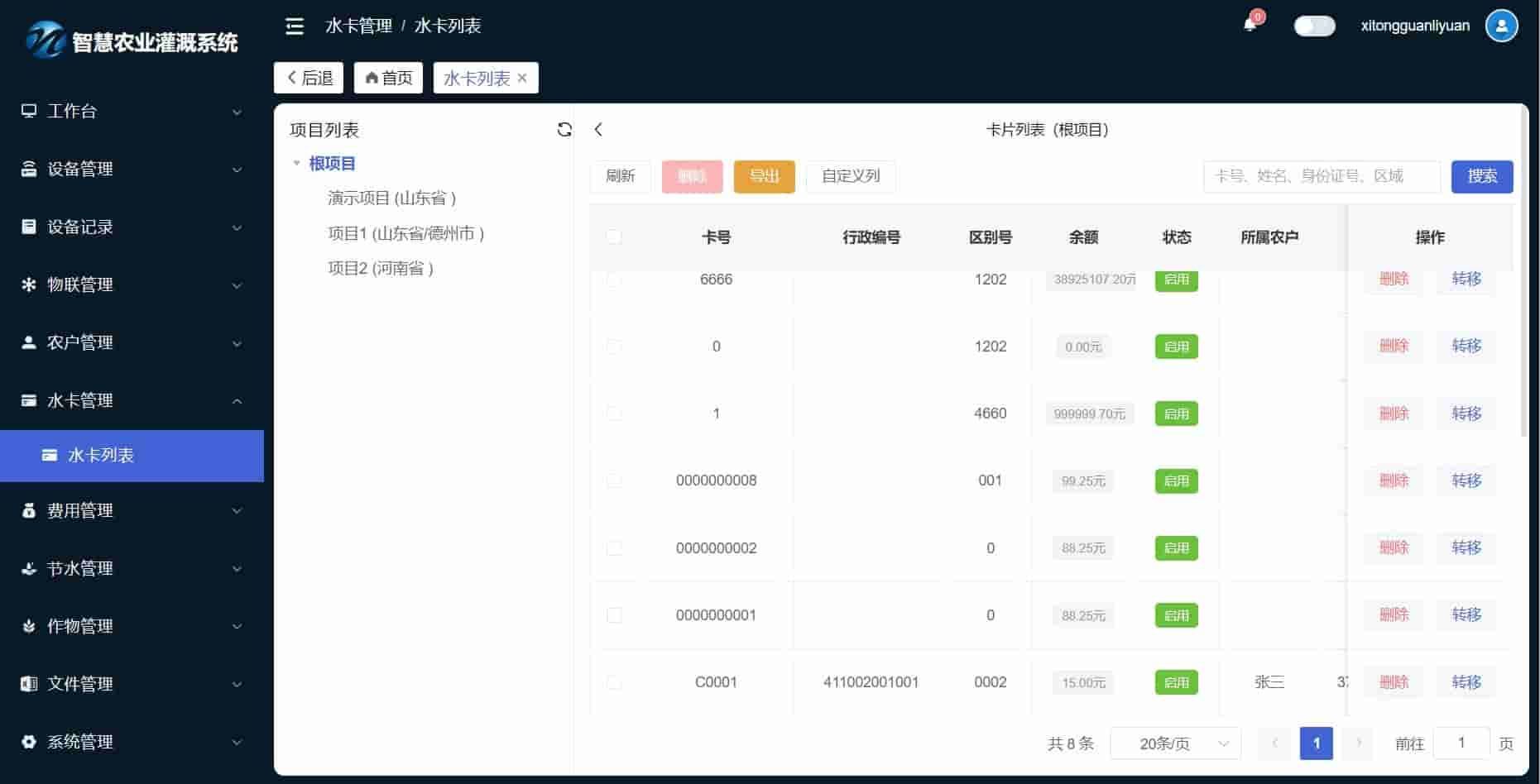

水カードのリストにより、ユーザーは水カード番号、カード所有者情報、水使用量など、各水カードの情報を明確に見ることができます。このような管理方式は、ユーザーが灌漑システムの用水状況をよりよく監視し、管理し、問題をタイムリーに発見し、解決し、灌漑システムの正常な運行を確保するのに役立つことができる。

費用管理

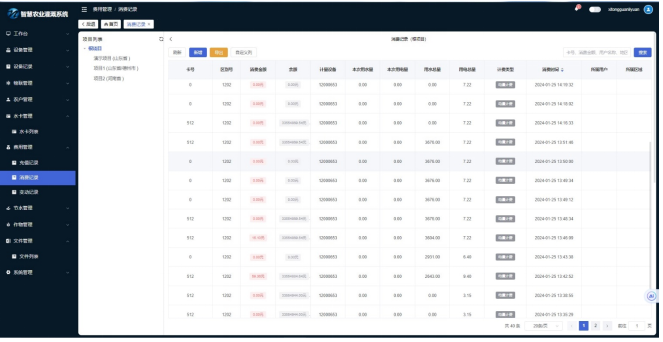

チャージ記録、消費記録、変動記録などの機能を含み、ユーザーはいつでも灌漑システムの費用状況を見ることができる。チャージ記録はユーザーがチャージ金額と時間を理解するのに役立ち、消費記録は毎回消費する金額と用水量を記録することができ、変動記録は費用の変動状況を表示することができる。これらの記録の詳細は、ユーザーが予算と資金の使用を合理的にスケジュールするのに役立ちます。

節水管理

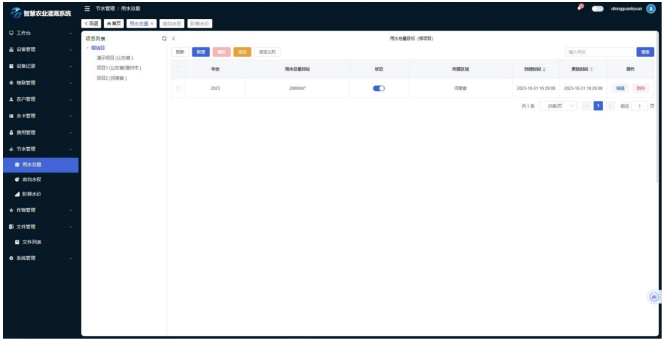

用水総量、ムー当たりの平均水権、階段水価などの機能により、ユーザーは用水状況を効果的に管理し、監視することができる。システムは用水の総量を統計し、ムー当たりの平均水権を計算し、異なる用水量に基づいて階段水価を設定し、ユーザーが用水を合理的に計画し、節水目標を実現するのを助けることができる。

作物管理

作物リスト機能を含み、ユーザーは各種作物の情報を見ることができ、作物の特性と需要に基づいて、ユーザーは相応の灌漑計画を制定し、作物が適量の水源供給を得ることを確保し、生産量と品質を高めることができる。

システム管理モジュールはメニュー管理、役割管理、ユーザー管理、パラメータ配置、タイミングタスク、データ復旧、操作ログなどの機能を含み、管理者がシステムを全面的に管理し、監視するのを支援する。管理者は必要に応じてシステムメニューを構成し、ユーザーの役割と権限を管理することができ、タイミングタスクはシステムの自動化操作、データリカバリ、操作ログ機能を実現することができ、システムの安全と安定した運用に役立ちます。

プラットフォームは残高と設備の状態を表示します：ユーザーはプラットフォームを通じて自分の残高を見ることができて、およびバルブの状態、遮断器の状態などの設備の情報。

クラウドプラットフォームの料金支払い機能はインターネットを通じて灌漑システムの料金支払い管理を実現し、ユーザーはいつでもどこでもクラウドプラットフォームを通じてチャージと料金支払いを行うことができ、従来の料金支払い方式の煩雑な流れを排除し、ユーザーの体験と管理効率を高めた。
